1/ Sơ đồ đấu điện điều hòa 1 chiều là gì?

Sơ đồ đấu điện điều hòa 1 chiều là bản vẽ kỹ thuật thể hiện cách kết nối nguồn điện, dây tín hiệu và các đầu nối giữa dàn lạnh với dàn nóng để hệ thống hoạt động đúng nguyên lý. Đây là tài liệu quan trọng trong quá trình lắp đặt, bảo trì và sửa chữa điều hòa, giúp kỹ thuật viên xác định chính xác vị trí từng dây điện, hạn chế tối đa các lỗi đấu sai gây chập cháy hoặc hư hỏng bo mạch.

Thực tế, chỉ cần kết nối sai một đầu dây hoặc đảo nhầm vị trí giữa các chân đấu nối cũng có thể khiến điều hòa không khởi động, báo lỗi hoặc giảm tuổi thọ linh kiện. Vì vậy, việc hiểu và đọc đúng sơ đồ điện là yêu cầu bắt buộc đối với bất kỳ ai thực hiện lắp đặt máy lạnh.

2/ Cấu tạo cơ bản của sơ đồ đấu điện điều hòa 1 chiều

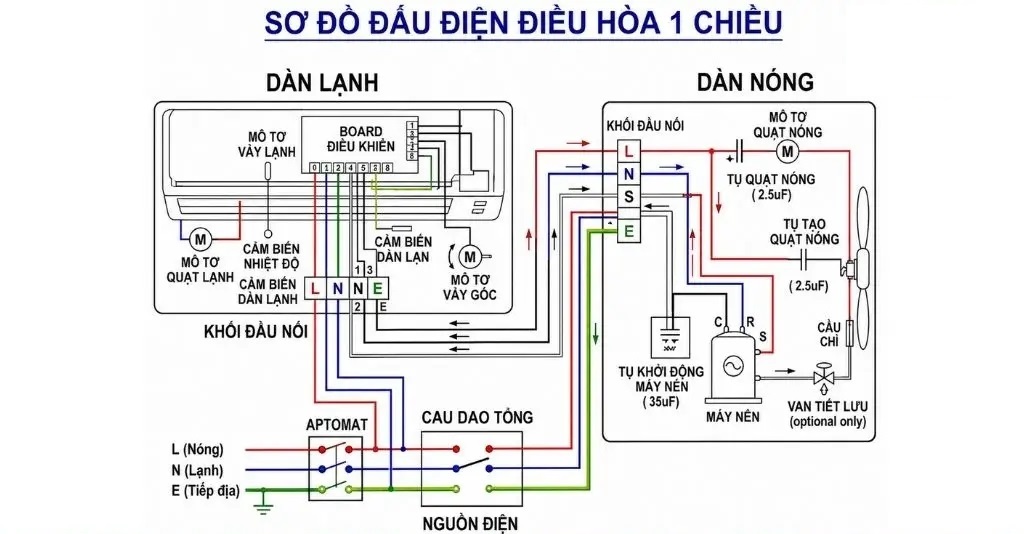

Quan sát sơ đồ điện điều hòa, bạn sẽ thấy toàn bộ hệ thống được xây dựng theo nguyên lý cấp nguồn, truyền tín hiệu và điều khiển giữa dàn lạnh và dàn nóng.

Các ký hiệu phổ biến gồm:

L (Live): Dây pha (dây nóng) cấp nguồn cho thiết bị.

N (Neutral): Dây trung tính hoàn thành mạch điện.

S (Signal): Dây truyền tín hiệu điều khiển.

1 – 2 – 3: Các chân đấu nối giữa hai dàn.

Tiếp địa (Earth): Dây nối đất giúp chống rò điện và bảo vệ người sử dụng.

Mặc dù màu sắc dây điện có thể khác nhau tùy từng thương hiệu, việc đấu nối luôn phải căn cứ vào ký hiệu trên terminal của nhà sản xuất thay vì chỉ nhìn màu dây.

3/ Chức năng của từng dây điện

Trong hệ thống điều hòa, mỗi dây điện đều đảm nhận một nhiệm vụ riêng.

Dây nguồn cung cấp điện cho toàn bộ thiết bị vận hành ổn định. Dây tín hiệu chịu trách nhiệm truyền lệnh giữa bo mạch dàn lạnh và dàn nóng để hai bộ phận hoạt động đồng bộ. Dây liên kết giúp kết nối toàn bộ hệ thống, trong khi dây tiếp địa đóng vai trò bảo vệ an toàn, giảm nguy cơ rò điện và hạn chế hư hỏng khi xảy ra sự cố.

Hiểu rõ chức năng của từng dây không chỉ giúp việc đấu nối chính xác mà còn hỗ trợ quá trình kiểm tra, bảo dưỡng và sửa chữa nhanh chóng hơn.

4/ Hướng dẫn đấu điện điều hòa đúng kỹ thuật

Trước khi tiến hành đấu dây, cần ngắt hoàn toàn nguồn điện bằng aptomat và sử dụng bút thử điện để kiểm tra lại nhằm đảm bảo an toàn.

Khi đấu nguồn cho dàn lạnh, dây pha được kết nối vào chân L, dây trung tính vào chân N, sau đó siết chặt các đầu nối để tránh phát sinh tia lửa điện trong quá trình sử dụng.

Đối với dây kết nối giữa dàn nóng và dàn lạnh, nguyên tắc quan trọng nhất là đấu đúng vị trí theo sơ đồ kỹ thuật. Chân số 1 phải nối với chân số 1, chân số 2 nối với chân số 2 và tương tự đối với chân số 3 nếu hệ thống có sử dụng.

Sau khi hoàn tất, nên kiểm tra lại toàn bộ đầu nối, đảm bảo dây được siết chắc, lớp cách điện còn nguyên vẹn và không có lõi đồng bị hở trước khi cấp điện chạy thử.

5/ Máy lạnh Inverter và máy lạnh cơ có giống nhau không?

Nhiều người nghĩ rằng mọi loại điều hòa đều có sơ đồ điện giống nhau, nhưng thực tế không phải vậy.

Máy lạnh cơ (Mono) sử dụng nguyên lý đóng và ngắt máy nén theo nhiệt độ cài đặt nên sơ đồ điện khá đơn giản.

Trong khi đó, điều hòa Inverter sử dụng bo mạch biến tần để điều chỉnh tốc độ máy nén, vì vậy hệ thống thường có thêm dây truyền tín hiệu giữa dàn nóng và dàn lạnh. Nếu đấu sai dây tín hiệu, máy có thể báo lỗi ngay sau khi cấp nguồn hoặc dàn nóng không hoạt động.

Do đó, cần sử dụng đúng sơ đồ điện tương ứng với từng dòng máy thay vì áp dụng chung cho mọi loại điều hòa.

6/ Những lưu ý quan trọng khi đấu điện điều hòa

Để hệ thống vận hành ổn định và đảm bảo an toàn, người sử dụng nên lựa chọn dây điện có tiết diện phù hợp với công suất điều hòa. Dây quá nhỏ dễ bị quá nhiệt, gây sụt áp và làm aptomat thường xuyên ngắt.

Ngoài ra, điều hòa nên được lắp aptomat riêng để bảo vệ thiết bị khi xảy ra quá tải hoặc rò điện, đồng thời giúp việc bảo trì thuận tiện hơn.

Một yếu tố quan trọng khác là luôn đấu đúng vị trí các chân kết nối theo sơ đồ kỹ thuật của nhà sản xuất. Việc đấu nhầm dây nguồn hoặc dây tín hiệu không chỉ khiến máy hoạt động không ổn định mà còn có thể làm hỏng bo mạch điều khiển với chi phí sửa chữa khá cao.

Nếu không có kinh nghiệm về điện lạnh, bạn không nên tự ý đấu điện điều hòa. Thay vào đó, hãy nhờ kỹ thuật viên có chuyên môn để đảm bảo an toàn cho cả thiết bị và hệ thống điện trong gia đình.

7/ Câu hỏi thường gặp

Điều hòa 1 HP nên dùng dây điện bao nhiêu?

Thông thường, điều hòa 9.000 BTU sử dụng dây đồng có tiết diện từ 1,5 mm² đến 2,5 mm². Các dòng công suất lớn hơn sẽ cần dây điện có tiết diện tương ứng để đảm bảo khả năng chịu tải.

Bao lâu nên kiểm tra hệ thống điện điều hòa?

Nên kiểm tra định kỳ khoảng 6 tháng/lần, đồng thời kết hợp vệ sinh và bảo dưỡng điều hòa để phát hiện sớm các dấu hiệu lỏng đầu nối, oxy hóa hoặc hư hỏng lớp cách điện.

Có nên tự đấu điện điều hòa tại nhà?

Bạn chỉ nên tự thực hiện khi có kiến thức về điện dân dụng và hiểu rõ sơ đồ đấu điện của từng dòng máy. Nếu không, việc đấu nối sai có thể gây chập điện, cháy bo mạch hoặc mất an toàn trong quá trình sử dụng.

8/ Kết luận

Sơ đồ đấu điện điều hòa 1 chiều là cơ sở quan trọng giúp quá trình lắp đặt, bảo dưỡng và sửa chữa diễn ra đúng kỹ thuật. Việc đấu nối chính xác không chỉ giúp điều hòa hoạt động ổn định, tiết kiệm điện mà còn hạn chế nguy cơ chập cháy và kéo dài tuổi thọ của thiết bị.
