Khác với các máy lạnh 1 pha thông thường, máy lạnh 3 pha là loại máy lạnh được sử dụng trong các không gian lớn như: trung tâm thương mại, phòng hội nghị,... Để lắp đặt đúng cách đảm bảo an toàn, hãy cùng Điện Lạnh Phố Xanh tìm hiểu sơ đồ đấu dây máy lạnh 3 pha nhé!

1/ Sơ đồ đấu dây máy lạnh 3 pha đúng kỹ thuật – Hướng dẫn chi tiết từ Điện lạnh Phố Xanh

1.1/ Điện 3 pha là gì và khi nào cần dùng cho điều hòa?

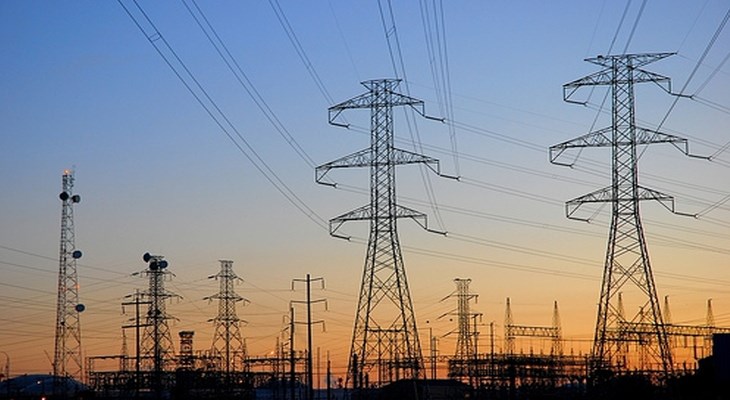

Điện 3 pha là hệ thống điện có 3 dây pha nóng và 1 dây trung tính, thường được sử dụng trong các khu công nghiệp, tòa nhà lớn, trung tâm thương mại nhờ khả năng truyền tải điện mạnh mẽ, ổn định và tiết kiệm hơn so với điện 1 pha.

Đối với máy lạnh công suất lớn, đặc biệt là điều hòa trung tâm, điều hòa âm trần, việc sử dụng điện 3 pha là bắt buộc để đảm bảo hiệu quả làm mát và tuổi thọ của thiết bị.

1.2/ Khi nào cần đấu điện điều hòa 3 pha?

Điều hòa 3 pha thường được sử dụng trong môi trường công nghiệp, nơi cần làm mát cho các thiết bị lớn hoặc ở những nơi có không gian lớn như: trung tâm thương mại, phòng hội nghị,... Lúc này, điều hòa sử dụng điện 3 pha sẽ đảm bảo luôn có đủ công suất và ổn định để cung cấp cho nhu cầu làm mát cao.

Hệ thống điện 3 pha thường hiệu quả hơn trong việc phân phối điện năng, giảm tổn thất điện năng và giảm biến đổi điện áp. Ngoài ra, hệ thống 3 pha cung cấp hiệu suất cao hơn, giúp giảm tổn thất điện năng trong quá trình truyền điện. Điều này giúp tiết kiệm năng lượng và giảm chi phí hoạt động.

2/ Hướng dẫn sơ đồ đấu dây máy lạnh 3 pha chuẩn kỹ thuật

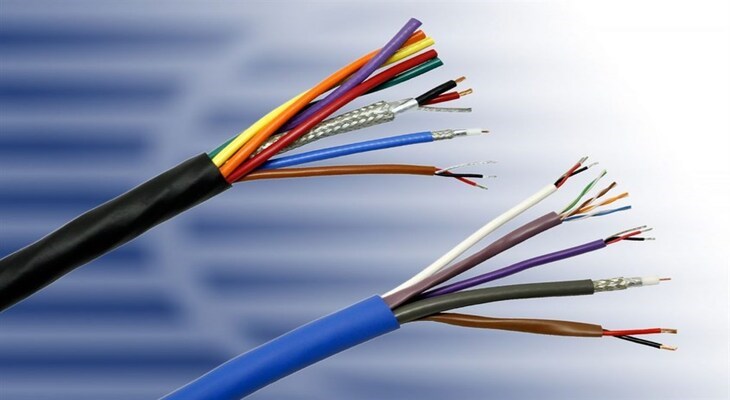

Bước 1: Lựa chọn dây điện đúng kích thước

Công suất điều hòa	Loại dây đề xuất
< 12.000 BTU	Dây điện 1.5 mm²
18.000 - 24.000 BTU	Dây điện 2.5 mm²
24.000 - 36.000 BTU	Dây điện 4.0 mm²



Mẹo chuyên gia: Dây càng nhỏ càng dễ quá tải, gây cháy chập, đừng tiếc vài mét dây mà rủi ro cả hệ thống!

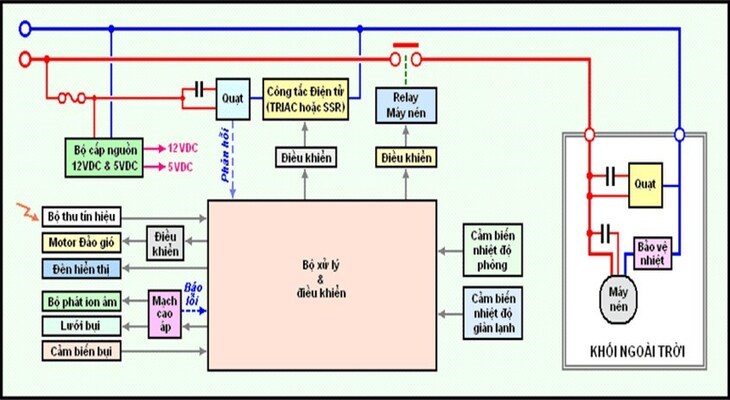

Ngoài ra, việc tạo sơ đồ đấu điện sẽ giúp bạn có cái nhìn chi tiết và chính xác hơn về cách kết nối các thành phần trong hệ thống, đặc biệt khi bạn cần quyết định cách đấu dây trước khi bắt tay vào việc lắp đặt.

Bước 2: Mở hộp điều khiển trong cục lạnh điều hòa

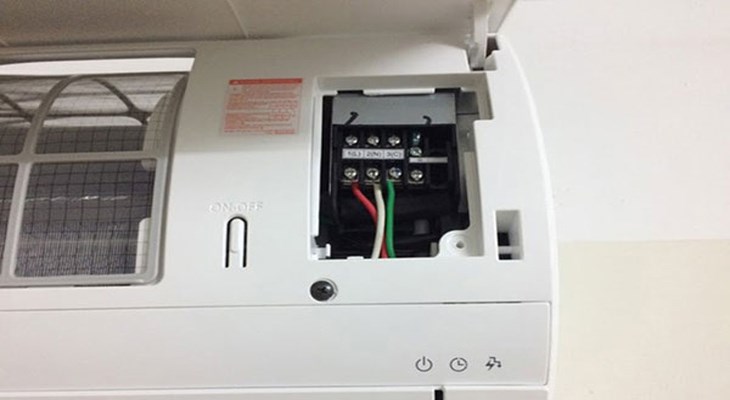

Sau khi đã lựa chọn xong dây điện phù hợp, bước tiếp theo, bạn cần mở hộp điều khiển trong dàn lạnh điều hòa. Dàn lạnh điều hòa 1 chiều thông thường sẽ có 4 dây, với thứ tự các dây lần lượt là: L, N, 1 và 2.

Dây L và N là ký hiệu dây pha nóng và pha lạnh của dòng điện, đây là đầu dây nguồn nối trực tiếp từ aptomat, cầu dao hoặc ổ cắm; dây 1 và 2 là ký hiệu của 2 dây cấp block điều hòa. 2 dây cấp block điều hòa liên kết với ống đồng và kết nối với 2 đầu dây của cục nóng ở bên ngoài.

Bước 3: Nối các đầu dây bên trong hộp điều khiển của dàn lạnh

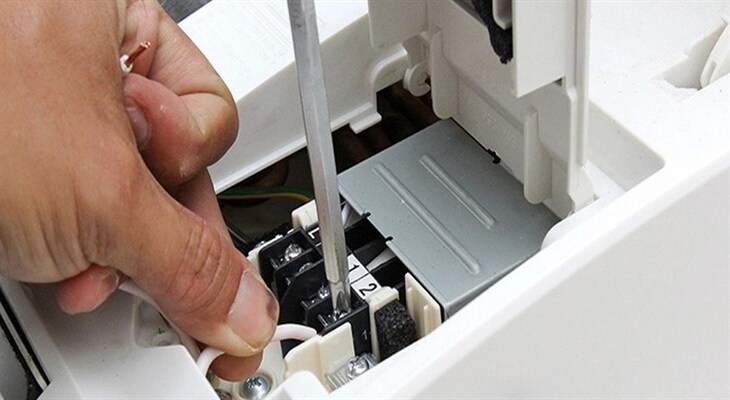

Để tránh trường hợp đấu nhầm dây nguồn và dây cấp block điều hòa thì bạn nên ghi lại đầu dây điện trước khi đấu nối. Tiếp theo, bạn thực hiện đấu nối 4 đầu dây trong hộp điều khiển dàn lạnh và điều chỉnh dây sao cho phù hợp nhất.

Bước 4: Thực hiện đấu dây điện trong điều khiển của cục nóng

Bước cuối cùng, bạn cần mở hộp điều khiển ngoài cục nóng và lần lượt đấu nối 2 dây cấp block của điều hòa với 2 đầu dây của cục nóng. Trong hộp điều khiển cục nóng có các ký hiệu tương tự như dàn lạnh và bạn chỉ cần sắp xếp tương tự như hộp tinh chỉnh.

Lưu ý: Tránh đấu nhầm dây N với dây số 1 hoặc số 2, vì có thể gây ra sự cố dẫn đến cháy board mạch điều khiển.

3/ Dịch vụ lắp đặt máy lạnh chuyên nghiệp tại Điện lạnh Phố Xanh

Nếu bạn đang tìm đơn vị lắp đặt máy lạnh uy tín, đúng kỹ thuật và giá cả phải chăng, Điện lạnh Phố Xanh chính là lựa chọn hoàn hảo. Chúng tôi nhận thi công mọi dòng máy lạnh dân dụng đến công nghiệp với cam kết:

- Khảo sát tận nơi, tư vấn phương án tối ưu nhất

- Đấu dây, lắp đặt theo chuẩn kỹ thuật điện lạnh, an toàn tuyệt đối

- Lắp đặt cho mọi loại máy lạnh: treo tường, âm trần, tủ đứng,….

- Bảo hành rõ ràng, hỗ trợ nhanh tại TP.HCM

Gọi ngay Điện lạnh Phố Xanh – Hotline: 0974 129 499

Hoặc đặt lịch thi công, khảo sát tại đây: https://dienlanhphoxanh.com/#datlich

4/ Kết luận

Việc nắm rõ sơ đồ đấu dây máy lạnh 3 pha đúng kỹ thuật không chỉ giúp thiết bị hoạt động hiệu quả, bền bỉ mà còn bảo vệ an toàn cho người sử dụng và toàn hệ thống điện. Cần lắp đặt máy lạnh, liên hệ ngay Điện Lạnh Phố Xanh

Uy tín – An toàn – Nhanh chóng – Giá tốt là cam kết của chúng tôi đến từng khách hàng.

Xem thêm: Cách tính công suất máy lạnh phù hợp với diện tích phòng để tiết kiệm điện
